ちょっと、そこ！私はフランジのサプライヤーとしてこの業界に長く携わっていますが、よく聞かれる質問の 1 つは、フランジの中心から面までの寸法をどのように決定するかということです。専門的な頭の痛い問題のように思えるかもしれませんが、ここでは簡単に説明していきます。
まず、フランジの中心から面までの寸法がなぜそれほど重要なのでしょうか?そうですね、フランジがシステムに適切にフィットすることを保証する上で重要な役割を果たします。産業用パイプライン、自動車の排気システム、またはその他のアプリケーションに取り組んでいる場合でも、この寸法を正しく行うことが設置を成功させる鍵となります。寸法が間違っていると、漏れや位置ずれ、その他あらゆる種類の問題が将来的に発生する可能性があります。
基本から始めましょう。中心から面までの寸法は、フランジの中心線からフランジの面までの距離を指します。この寸法は多くの業界で標準化されていますが、プロジェクトの特定の要件によっては異なる場合があります。
測定ツール
フランジの中心から面までの寸法を決定するには、適切なツールが必要です。高品質のキャリパーは必須です。正確な距離を測定することができます。特に小さなサイズのフランジを扱う場合は、マイクロメーターを使用してさらに正確な測定を行うこともできます。
大きなフランジを扱う場合は、巻尺があると便利です。正確な測定値が得られる高品質のものであることを確認してください。そして、直定規も忘れないでください。これは、フランジが平らに配置されていること、および測定が直線で行われていることを確認するのに役立ちます。
標準寸法
多くの場合、フランジ中心から面までの寸法は標準化されています。たとえば、自動車業界では、さまざまな種類のフランジに対して特定の規格が存在します。のインテークBOVフランジ独自の標準寸法セットがあります。これらの標準は、さまざまなコンポーネント間の互換性を確保するために設けられています。
これらの規格は、業界マニュアル、エンジニアリング仕様、または関連する規格設定団体の Web サイトで見つけることができます。フランジを購入する場合は、用途に関連する規格に準拠しているかどうかを必ず確認してください。これにより、長期的には多くの手間が省けます。
カスタムメイドのフランジ
場合によっては、標準の寸法では対応できない場合があります。カスタムメイドのフランジを必要とする独自のプロジェクトがある場合があります。この場合、中心から面までの寸法の決定はもう少し複雑になります。
まず、プロジェクトの特定の要件を理解する必要があります。システム全体のレイアウトはどのようなものですか?フランジは他のコンポーネントとどのように適合する必要がありますか?明確なイメージを得るには、エンジニアまたはデザイナーに相談する必要がある場合があります。
要件をよく理解したら、測定を開始できます。パイプまたは相手コンポーネントの中心からフランジ面が必要な点までの距離を測定します。精度を確保するために複数の測定を行ってください。そして常に自分の仕事を再確認してください。
さまざまなタイプのフランジに関する考慮事項

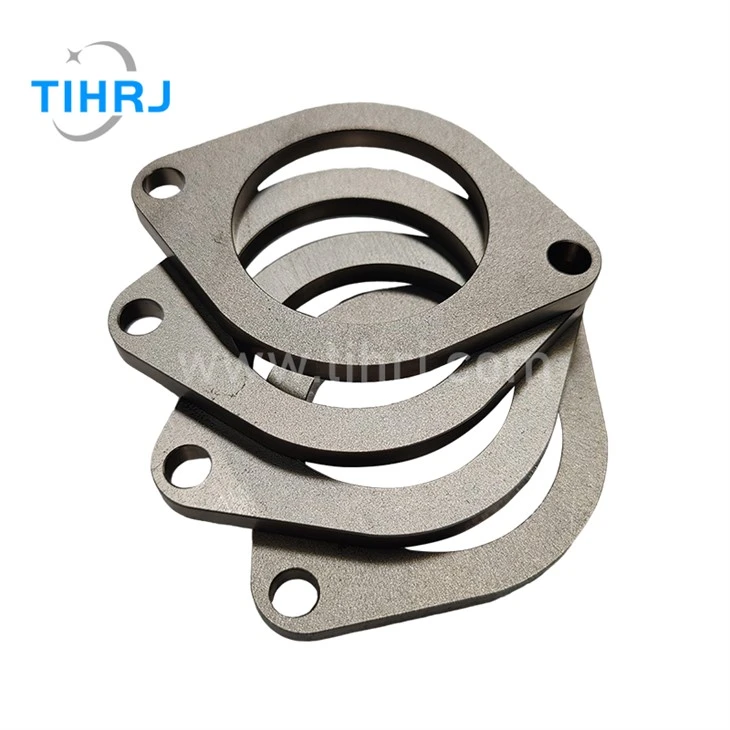

フランジのタイプが異なれば、中心から面までの寸法に関して考慮すべき事項も異なります。たとえば、2穴フランジより多くの穴があるフランジと比較すると、要件が異なる場合があります。
穴の数、サイズ、間隔はすべて、中心から面までの寸法に影響します。測定を行うときは、これらの要素を考慮する必要があります。また、フランジが使用される接続のタイプも考慮してください。ボルト締め接続ですか、溶接接続ですか、それともその他ですか?接続のタイプも必要な寸法に影響を与える可能性があります。
公差
許容差も考慮すべき重要な側面です。 100% 正確な測定はなく、一定量の変動が常に存在します。フランジ中心から面までの寸法の公差は用途によって異なります。
場合によっては、厳しい公差が必要になります。たとえば、高圧パイプラインでは、中心から面までの寸法にわずかな偏差があるだけでも、重大な問題につながる可能性があります。他の場合には、より緩やかな許容差が許容される場合もあります。プロジェクトに適切な公差を決定し、測定値と入手したフランジがその公差範囲内にあることを確認する必要があります。
フランジのサプライヤーと協力する
フランジのサプライヤーとして、当社はフランジに関するあらゆるニーズにお応えできると言えます。中心から面までの寸法を決定する方法がわからない場合は、当社の専門知識を提供できます。当社には、プロセスをガイドできる経験豊富な専門家のチームがいます。
また、以下を含む幅広い種類のフランジも在庫しています。MAF フランジ。標準フランジが必要な場合でも、カスタムメイドのフランジが必要な場合でも、当社はそれを提供できます。当社は高品質の素材と高度な製造プロセスを使用して、フランジが最高の基準を満たしていることを保証します。
最後のヒント
フランジの中心から面までの寸法を決定する際に留意すべき最後のヒントをいくつか紹介します。必ず 2 回測定し、1 回カットしてください。この古い格言はフランジ測定にも当てはまります。測定値を再確認することで、損害の大きい間違いを防ぐことができます。
測定値の詳細な記録を保管してください。これは、将来それらを参照する必要がある場合に役立ちます。また、複数のフランジを含むプロジェクトに取り組んでいる場合は、混乱を避けるために必ずそれらに明確なラベルを付けるようにしてください。
結論として、フランジの中心から面までの寸法を決定することは、最初は複雑に思えるかもしれませんが、適切なツール、知識、そして少しの練習があれば、正確に行うことができます。ご質問がある場合、またはフランジの調達についてサポートが必要な場合は、お気軽にお問い合わせください。私たちはあなたのプロジェクトを成功させるためにここにいます。
プロジェクト用のフランジの購入にご興味がございましたら、ぜひご相談ください。お客様の特定の要件について話し合い、見積もりを提供し、用途に適したフランジを確実に入手できるようにします。ラインを送って会話を始めましょう。
