スロットル バルブは、多くの流体処理およびエンジン システムにおいて重要なコンポーネントです。バルブのサプライヤーとして、私はこれらのデバイスと緊密に連携し、その複雑な操作を理解する機会に恵まれてきました。このブログでは、スロットル バルブの仕組みを詳しく説明し、その設計、機能、用途について探っていきます。
基本設計と構造
本質的に、スロットル バルブは、気体または液体の流体の流れを制御するために使用されるデバイスです。最も一般的なタイプのスロットル バルブは、パイプまたはダクト内で回転するディスクまたは蝶形のプレートで構成されています。このプレートはシャフトに取り付けられており、シャフトを回転させるとプレートが全閉位置から全開位置に移動します。
回転プレートを収容するバルブ本体は、通常、扱う流体の圧力と温度に耐えられる材料で作られています。たとえば、自動車エンジンのスロットル バルブは、高温の排気ガスやエンジン動作の機械的ストレスに耐える必要があるため、アルミニウムや鋳鉄で作られることがよくあります。
流れを制御する仕組み
スロットルバルブの主な機能は、流体の流量を調整することです。バルブが完全に開いているとき、ディスクまたはプレートは流体の流れの方向と平行になり、抵抗が最小限になります。その結果、流体はバルブを容易に通過することができ、流量が最大化されます。
逆に、バルブが完全に閉じている場合、ディスクまたはプレートは流れの方向に対して垂直になり、流体の通過を完全に遮断します。これら 2 つの極端な位置の間で、バルブをさまざまな中間位置に調整できます。ディスクの角度を変えることにより、流体が流れることができる断面積が変化します。断面積が小さいと流れが制限され、流量が減少します。一方、断面積が大きいと、より大きな流量が得られます。
数学的には、スロットル バルブを通過する流量 (Q) は、ベルヌーイの方程式と連続原理を使用して説明できます。連続方程式は、断面積 (A) と流体速度 (v) の積が流線に沿って一定である、つまり (A_1v_1 = A_2v_2) であることを示しています。スロットルバルブが断面積 ((A_2)) を減少させると、流体が非圧縮性であると仮定すると、流量を維持するために流体速度 ((v_2)) が増加する必要があります。ただし、現実世界のアプリケーション、特にガスの場合、圧縮率の影響も影響します。
さまざまな業界でのアプリケーション
自動車産業
自動車エンジンでは、スロットル バルブはエンジンに入る空気の量を制御する上で重要な役割を果たします。エンジン コントロール ユニット (ECU) は、ドライバーのアクセル ペダル入力、エンジン回転数、負荷などのさまざまな要因に基づいてスロットル バルブの位置を調整します。ドライバーがアクセル ペダルを踏むと、ECU がスロットル バルブ アクチュエーターに信号を送信し、スロットル プレートを回転させてエンジンにより多くの空気を送り込みます。この増加した空気吸入量と適切な量の燃料噴射により、エンジンによって生成される出力が増加します。

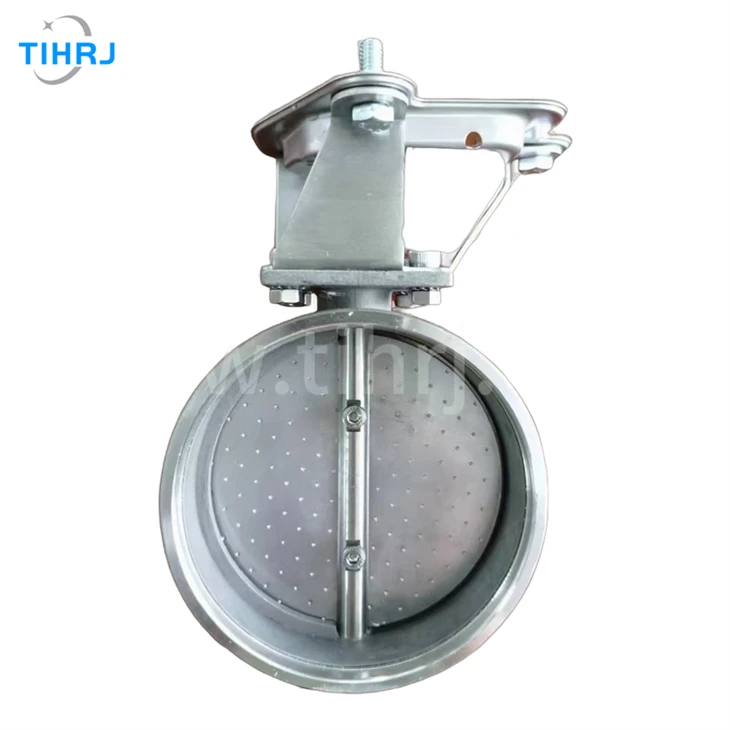

最新の自動車のスロットル バルブは電子的に制御されることが多く、従来の機械式スロットル システムと比較して精度と応答性が向上します。についてさらに詳しく知ることができます電子制御バルブ自動車およびその他の産業におけるその応用例。
HVAC システム
暖房、換気、空調 (HVAC) システムでは、空気または冷媒の流れを調整するためにスロットル バルブが使用されます。たとえば、可変空気量 (VAV) HVAC システムでは、スロットル バルブがエア ダクトに取り付けられます。これらのバルブの位置を調整することで、建物内のさまざまなゾーンに供給される空調空気の量を制御できます。これにより、快適な室内環境を維持しながら、人がいないエリアやあまり使用されていないエリアへの空気の流れを減らすことでエネルギーを節約します。
産業プロセス
工業環境では、スロットルバルブは化学処理から発電まで幅広い用途に使用されています。化学プラントでは、パイプライン内の反応物や生成物の流れを制御するために使用でき、化学反応が望ましい速度で起こることを保証します。発電所では、スロットル バルブを使用してタービンへの蒸気の流れを調整し、発電所の出力を制御します。
スロットルバルブの種類
バタフライスロットルバルブ
バタフライ スロットル バルブは最も一般的なタイプです。設計が比較的シンプルで、軽量で、コスト効率が優れています。バタフライプレートは中心軸を中心に回転し、素早く開閉できます。ただし、完全に閉じた位置では完全なシールが得られない可能性があり、漏れをゼロにすることが要求される用途では欠点となる可能性があります。
グローブスロットルバルブ
グローブ スロットル バルブは、バタフライ バルブに比べてより複雑な設計になっています。流れの方向に対して垂直な可動ディスクとシートで構成されます。ディスクを上下に動かして流れを制御できます。玉形弁はより優れた遮断機能を提供し、より正確な流量制御を提供できますが、一般に高価であり、圧力損失も高くなります。
ボールスロットルバルブ
ボールスロットルバルブは、中央に穴の開いた球形のボールを使用します。バルブ本体内でボールが回転し、穴が流れ方向と一致するとバルブが開きます。ボールバルブは、その迅速な動作と良好なシール特性で知られています。これらは、高速開閉バルブが必要な用途でよく使用されます。
真空システムの用途

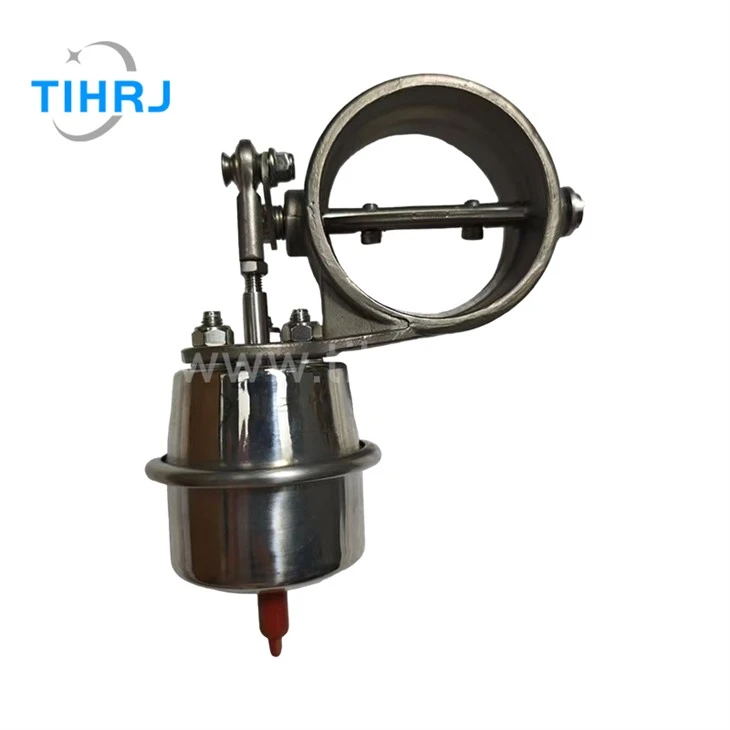

真空システムでは、ガスの圧力と流量を制御するためにスロットル バルブが使用されます。たとえば、高真空環境が必要な半導体製造プロセスでは、真空チャンバーに出入りするガスの流れを調整するためにスロットル バルブが使用されます。これらのバルブは、低圧環境でも効果的に動作できるように慎重に設計する必要があります。詳細については、こちらをご覧ください。真空システムバルブそしてその具体的な特徴。
スロットルバルブの性能に影響を与える要因
いくつかの要因がスロットル バルブの性能に影響を与える可能性があります。重要な要素の 1 つは、粘度、密度、圧縮率などの流体の特性です。たとえば、粘性の高い流体はバルブを通過するためにより大きな力を必要とし、それに応じてバルブの設計を調整する必要がある場合があります。
バルブ全体の圧力降下も重要な要素です。圧力降下が大きい場合は、バルブ動作の非効率性を示している可能性があり、エネルギー消費の増加につながる可能性があります。バルブのアクチュエーターもその性能に重要な役割を果たします。バルブ位置を正確に制御するには、信頼性が高く正確なアクチュエーターが必要です。
メンテナンスとトラブルシューティング
スロットルバルブが適切に動作するためには、定期的なメンテナンスが不可欠です。これには、時間の経過とともに蓄積する可能性のある汚れ、破片、または堆積物を除去するためのバルブの洗浄が含まれます。シャフトやアクチュエータなどの可動部品の潤滑も、摩擦や摩耗を軽減するために重要です。
スロットル バルブに関する一般的な問題には、漏れ、固着、不正確な流量制御などがあります。漏れは、バルブシートの損傷やガスケットの磨耗によって発生する可能性があります。バルブ機構の汚れや腐食により固着が発生する場合があります。不正確な流量制御は、アクチュエータの故障または制御システムの問題が原因である可能性があります。
結論
スロットル バルブは、流体の流れを正確に制御するため、幅広い産業において不可欠なコンポーネントです。バルブサプライヤーとして、私はお客様の特定のニーズを満たす高品質のスロットルバルブを提供することの重要性を理解しています。自動車エンジン、HVAC システム、産業プロセスのいずれであっても、適切なスロットル バルブはパフォーマンスと効率に大きな違いをもたらします。
