経験豊富なフランジのサプライヤーとして、私はフランジを取り外す適切な手順に関する多くの問い合わせに遭遇しました。このプロセスは、自動車から工業製造に至るまで、さまざまな業界で重要であり、正しい技術を理解することで時間を節約し、損傷を防ぎ、安全性を確保できます。このブログでは、フランジを効果的に取り外す方法に関する包括的なガイドを共有します。
フランジを理解する
取り外しプロセスを詳しく説明する前に、フランジとは何か、およびその機能を理解することが重要です。フランジは、周囲に穴のある平らな円盤で、パイプ、バルブ、ポンプ、その他の機器を接続して配管システムを形成するために使用されます。安全で漏れのない接続を提供し、コンポーネントの組み立てと分解が簡単に行えます。
当社では、以下のような幅広いフランジを提供しています。チタン Vband クランプ、HD フランジ、 そしてインテークBOVフランジ。各タイプのフランジには独自の機能と用途がありますが、取り外しの一般的な原則は同様です。
フランジの取り外しの準備
- 安全第一
フランジを扱うときは、常に安全を最優先する必要があります。安全メガネ、手袋、ヘルメットなどの適切な個人用保護具 (PPE) を着用してください。フランジが危険物質を含むシステムの一部である場合は、適切な換気を確保し、すべての安全プロトコルに従ってください。 - ツールを集める
フランジを取り外すには工具セットが必要です。基本的なツールには、レンチまたはソケット セット、ハンマー、プライバー、ガスケット スクレーパーが含まれます。レンチまたはソケットのサイズは、フランジのボルトのサイズと一致する必要があります。大きなフランジの場合は、ボルトを均等に緩めるためにトルク レンチも必要になる場合があります。 - システムをシャットダウンする
フランジがパイプラインや機械などのオペレーティング システムの一部である場合は、システムをシャットダウンし、電源から切り離します。これにより、取り外しプロセス中の偶発的な動きや圧力の解放が防止されます。 - システムを排出する
システムに液体または気体が含まれている場合は、フランジを取り外す前に完全に排出してください。これにより、こぼれが防止され、怪我のリスクが軽減されます。排出された物質は適切な廃棄手順に従ってください。
フランジを取り外す手順
- ボルトを緩める
まず、レンチまたはソケット セットを使用して、フランジの周りのボルトを緩めます。均一な圧力分散を確保するために、ボルトを互いに反対側に配置して始めます。ボルトを反時計回りに回し、徐々に緩めます。ボルトが錆びたり固着している場合は、浸透油を塗ると緩みやすくなります。ボルトを再度緩める前に、オイルを数分間放置してください。 - ボルトを取り外します
ボルトが十分に緩んだら、フランジからボルトを完全に取り外します。ボルトを紛失しないように安全な場所に保管してください。 - フランジを分離する
ボルトを取り外した後、てこバーを使用してフランジをゆっくりと分離します。フランジの間にプライバーを挿入し、ハンマーで叩いて小さな隙間を作ります。フランジ面やガスケットに傷を付けないように注意してください。腐食や密閉が原因でフランジが固着している場合は、さらに力を加える必要があるかもしれませんが、フランジの亀裂を避けるために徐々に力を加えてください。 - ガスケットを取り外します
フランジが分離されたら、ガスケットスクレーパーを使用してフランジ表面から古いガスケットを取り除きます。残ったガスケット材料を削り取り、フランジ表面を徹底的に清掃します。これにより、新しいフランジまたはガスケットを取り付けるときに適切なシールが確保されます。
さまざまなタイプのフランジに関する特別な考慮事項
- チタン Vband クランプ
チタン製 Vband クランプは排気システムでよく使用されます。チタン Vband クランプを取り外すには、まずクランプ ボルトをレンチを使用して緩めます。ボルトが緩んだら、クランプをスライドさせてフランジから外します。チタンは他の金属に比べて比較的柔らかいため、表面を傷つけないように注意してください。 - HD フランジ
HD フランジは、耐久性の高い用途向けに設計されています。ボルトが大きくなり、構造がより頑丈になる場合があります。 HD フランジを取り外す場合は、必ず適切なサイズのレンチまたはソケットを使用してください。ボルトを緩めるためにさらに力を加える必要がある場合がありますが、再取り付けの際には必ずトルク レンチを使用して、ボルトが締めすぎないようにしてください。 - インテークBOVフランジ

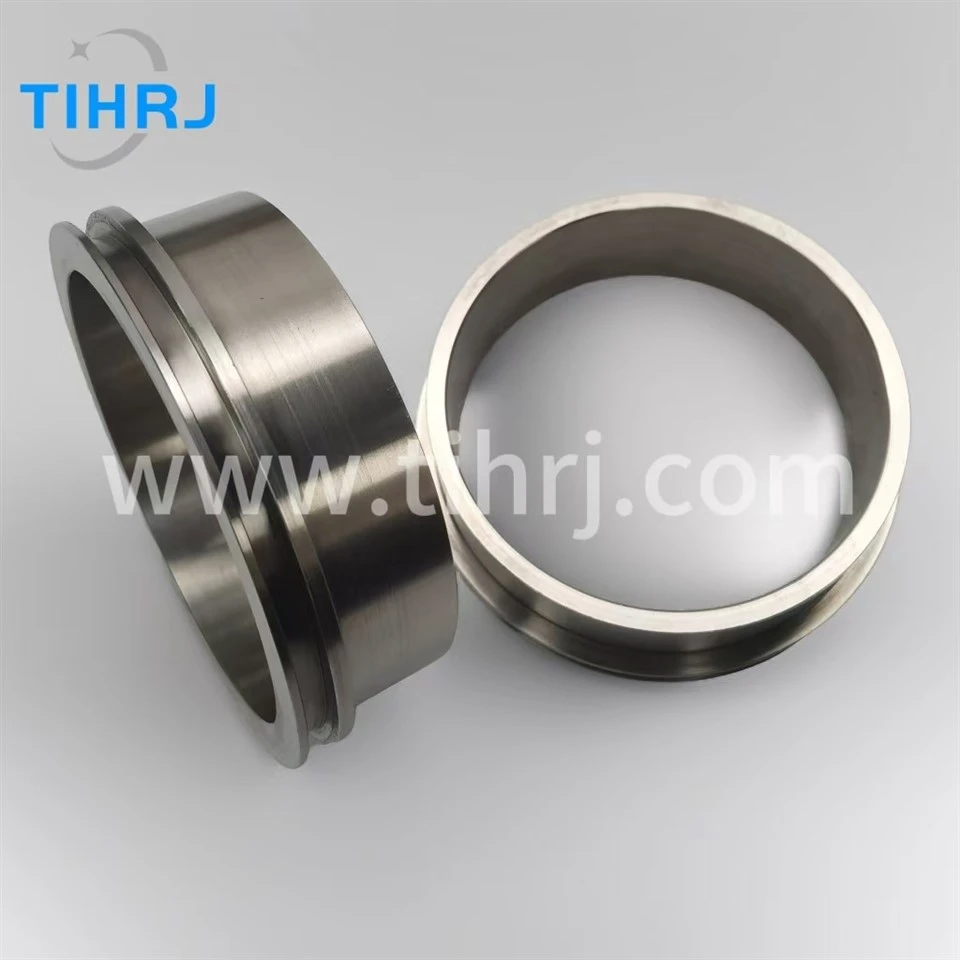

吸気 BOV フランジは、自動車の吸気システムでよく使用されます。これらのフランジは通常より小さく、より複雑なデザインになる場合があります。インテークBOVフランジを取り外す際は、フランジと周囲の部品の向きに注意してください。小型のレンチまたはソケットを使用して、ボルトを慎重に緩めます。
フランジ取り外し後の点検・整備
- フランジ表面の検査
フランジを取り外した後、フランジの表面に亀裂、穴、腐食などの損傷の兆候がないか検査します。フランジ表面が損傷している場合は、修理または交換が必要になる場合があります。フランジ面の平面度は、表面ゲージや直定規を使用して確認できます。 - ボルトを点検する
ボルトにネジ山の剥がれや変形などの摩耗の兆候がないかどうかを検査します。ボルトが損傷している場合は、新しいボルトと交換してください。フランジに使用するボルトのグレードとサイズは必ず正しいものを使用してください。 - 掃除して潤滑する
脱脂剤とワイヤーブラシを使用して、フランジ表面とボルトを徹底的に洗浄します。洗浄後は、腐食を防止し、将来の取り外しを容易にするために、適切な潤滑剤でボルトを潤滑してください。
フランジの再取り付け
フランジを再取り付けする場合は、次の手順に従ってください。
- 新しいガスケットを選択してください
フランジおよびシステムに適合するガスケットを選択してください。ガスケットのサイズ、材質、圧力定格は適切である必要があります。ガスケットをフランジ表面の 1 つに置き、中心に正しく位置合わせされていることを確認します。 - フランジを揃える
ボルト穴が一致するように 2 つのフランジを慎重に位置合わせします。ボルトを穴に挿入し、最初は手で締めます。 - ボルトを締める
トルクレンチを使用してボルトを均等に締め付けます。フランジおよびボルトの推奨トルク値に従ってください。圧力が均等に分散されるようにボルトを星型に締めてください。これは適切なシールを作成し、漏れを防ぐのに役立ちます。
結論
フランジの取り外しは、慎重な準備、適切な工具、適切な技術が必要なプロセスです。このブログで概説されている手順に従えば、コンポーネントに損傷を与えることなく、安全かつ効果的にフランジを取り外すことができます。一緒に仕事をしているかどうかチタン Vband クランプ、HD フランジ、 またはインテークBOVフランジ、原則は変わりません。
プロジェクトに高品質のフランジが必要な場合は、当社がお手伝いいたします。大手フランジ サプライヤーとして、当社は最高の品質と性能基準を満たす幅広いフランジを提供しています。製品の詳細について、また調達についての話し合いを開始するには、お問い合わせください。皆様と一緒に働けることを楽しみにしています！
参考文献
- ASME B16.5 - 管フランジおよびフランジ付き継手
- API 6A - 坑口およびクリスマスツリー機器の仕様
- 工業用配管ハンドブック 第 3 版
